Bauplan eines Kitebuggys

Hier sind alle Einzelteile des Buggys aufgelistet. Durch das Anklicken der Zeichnungen oder der Links gelangt man zu den Großansichten. Es besteht auch die Möglichkeit, die Einzelteilzeichnungen im Format JPG oder DWG (AutoCAD) runterzuladen.

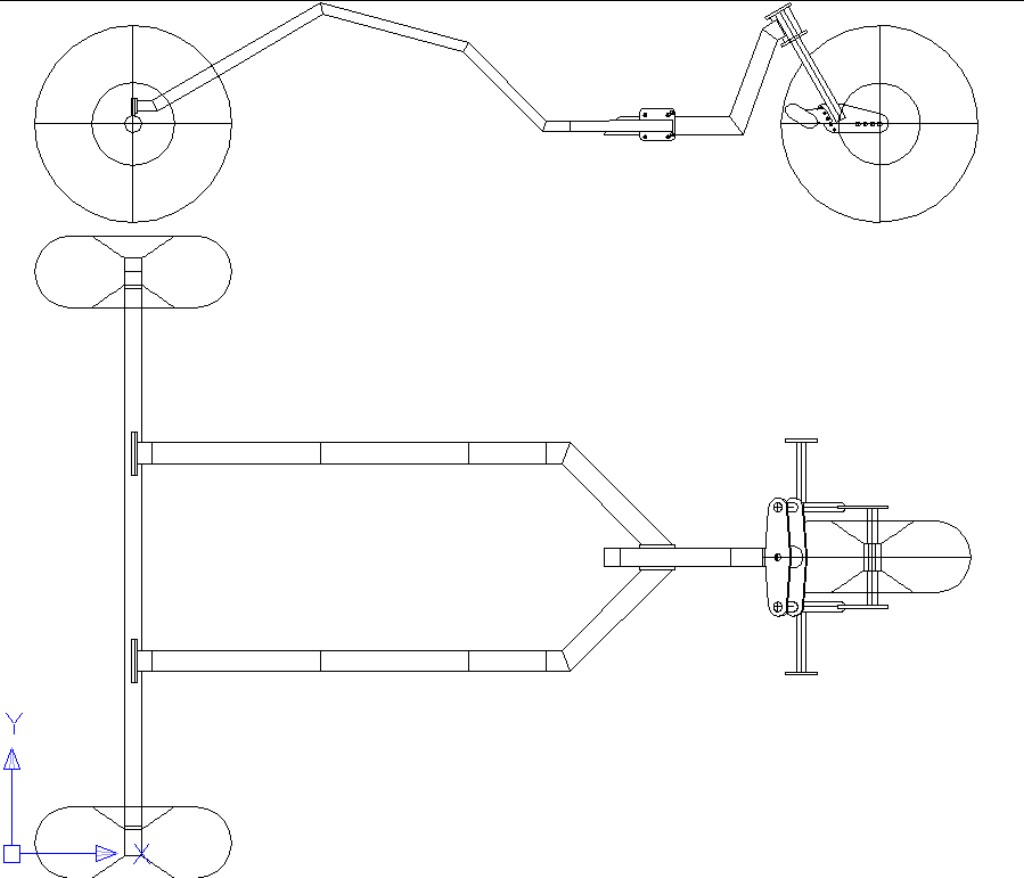

Anhand dieser Komplettzeichnung kann man sich einen Überblick über den Aufbau und die Position der einzelnen Bauteile. verschaffen.

Komplettansicht

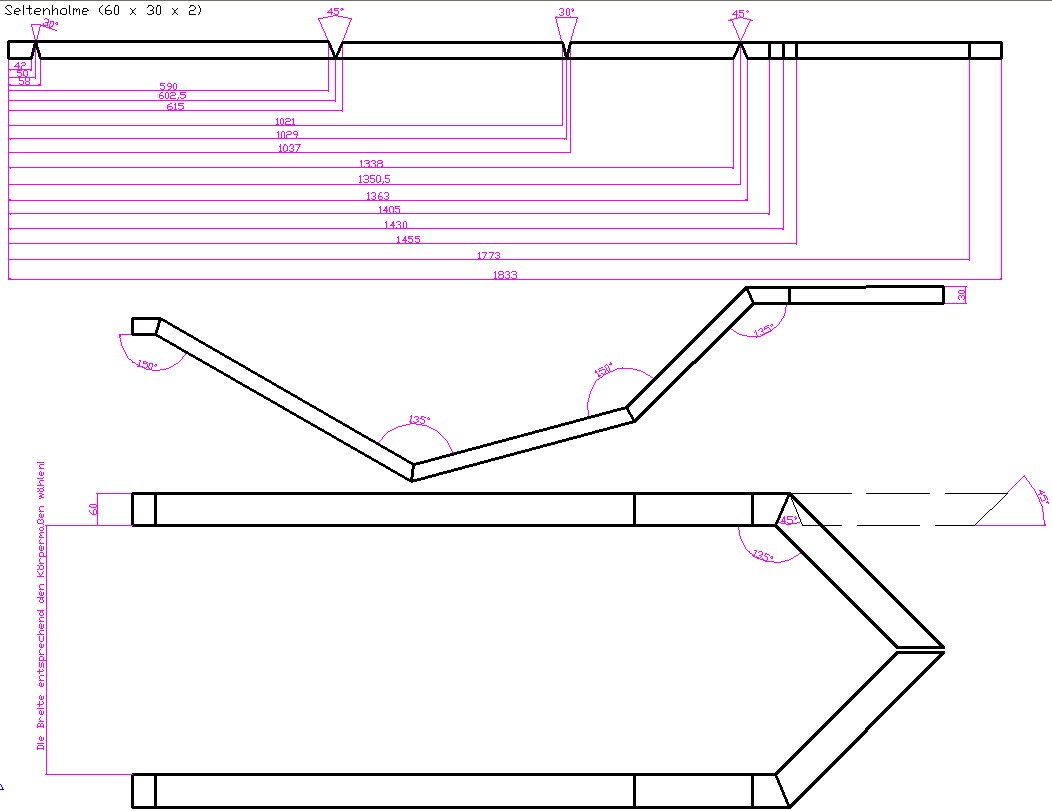

Textfeld: Die Seitenholme habe ich, anders als sonst üblich, aus Vierkantrohren gebaut. Dadurch konnte ich auf das aufwendige Biegen verzichten, denn alle Winkel wurden mit dem Winkelschleifer und dem Schweißgerät hergestellt.

Seitenholme

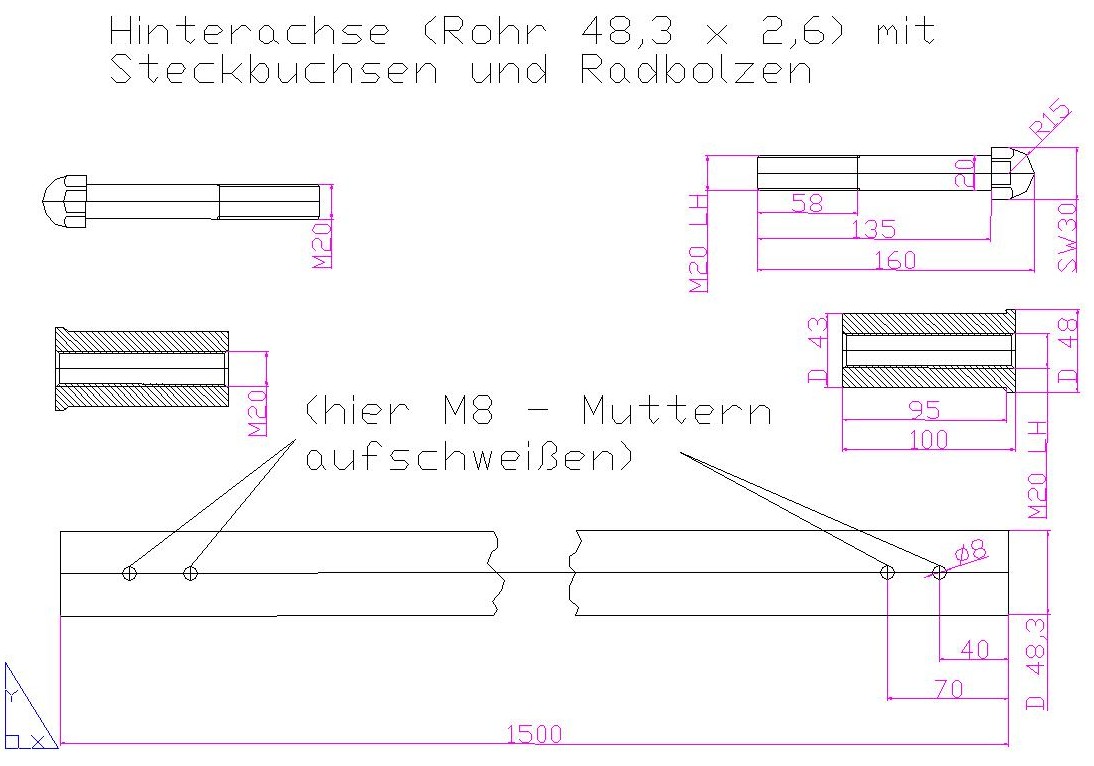

Textfeld: Als Hinterachse habe ich ein Rohr in der Stärke 48,3 x 2,6 mm verbaut.  Bei den Steckachsen und Bolzen muss nicht zwingend, wie auf der Zeichnung dargestellt, M20 Linksgewinde für die linke Seite gewählt werden. Es hat aber den Vorteil, dass sich während der Fahrt nichts von selbst losdrehen kann. Und man spart sich das Kontern

Hinterachse, Steckachsen, Radbolzen

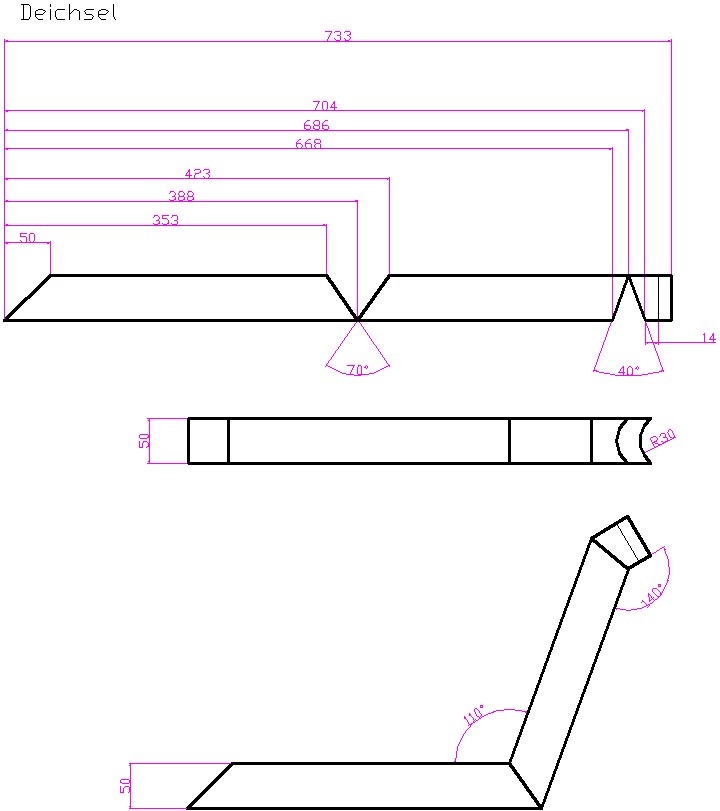

Die meisten Deichseln werden aus Vierkantrohr 40 x 2 mm gebaut. Durch die starken Belastungen, die auf diesem Bauteil etwa beim Driften lasten, habe ich mich für ein Rohr in der Abmessung 50 x 2 mm entschieden. Wer möchte, kann natürlich noch Verstärkungen an den Übergängen anbringen, ich fahre jetzt seit Mitte 2008 ohne diese „Angstbleche“ und es haben sich keinerlei Risse gebildet.

Deichsel

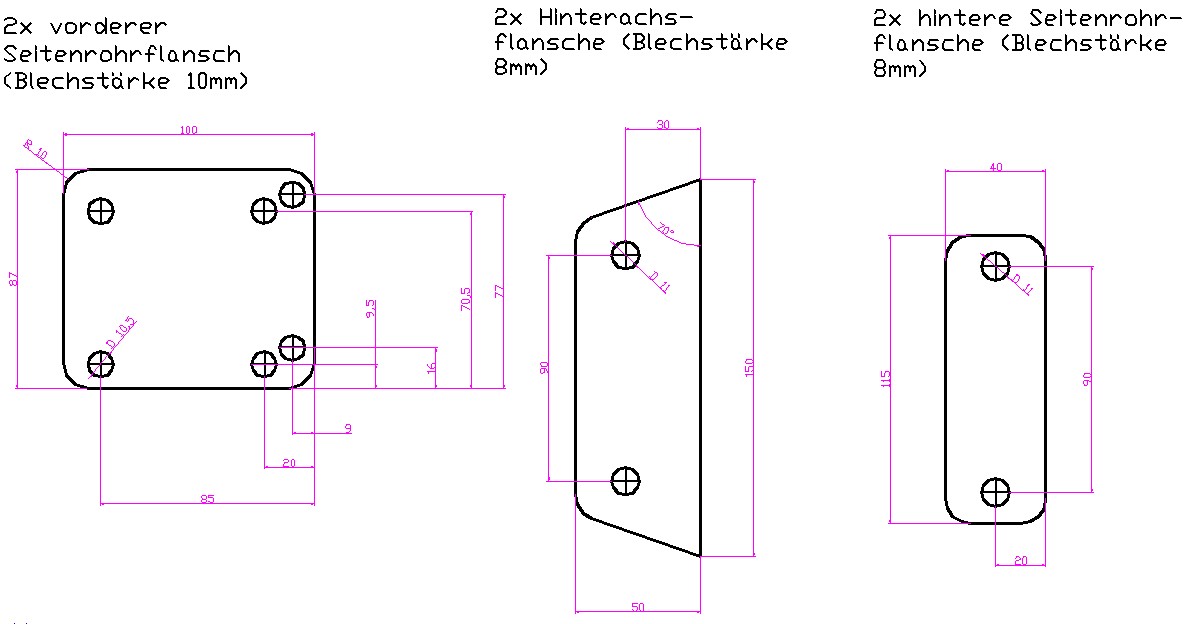

Derartige Teile mit vielen Bohrungen oder Ausschnitten können preiswert gelasert werden. Entsprechende Anbieter findet man im Internet.

Flansche

Die 47er Bohrungen im Lenkkopf können auch ein Kugellager der Sorte 6204 2RS aufnehmen. Das setzt natürlich eine einwandfrei Fertigung voraus, da sonst der Bolzen nicht passt. Die angegebenen PTFE-Buchsen (alternativ das härtere POM verwenden) halten aber ´ne Menge aus und laufen ebenfalls sehr leichtgängig.

Lenkkopf mit Bolzen

Textfeld: Zur größeren Ansicht der Zeichnung

Bauteilliste

Die Brücken wirken zwar etwas wuchtig, aber das bringt zusammen mit den dickwandigen Rohren Gewicht auf den Vorderreifen.

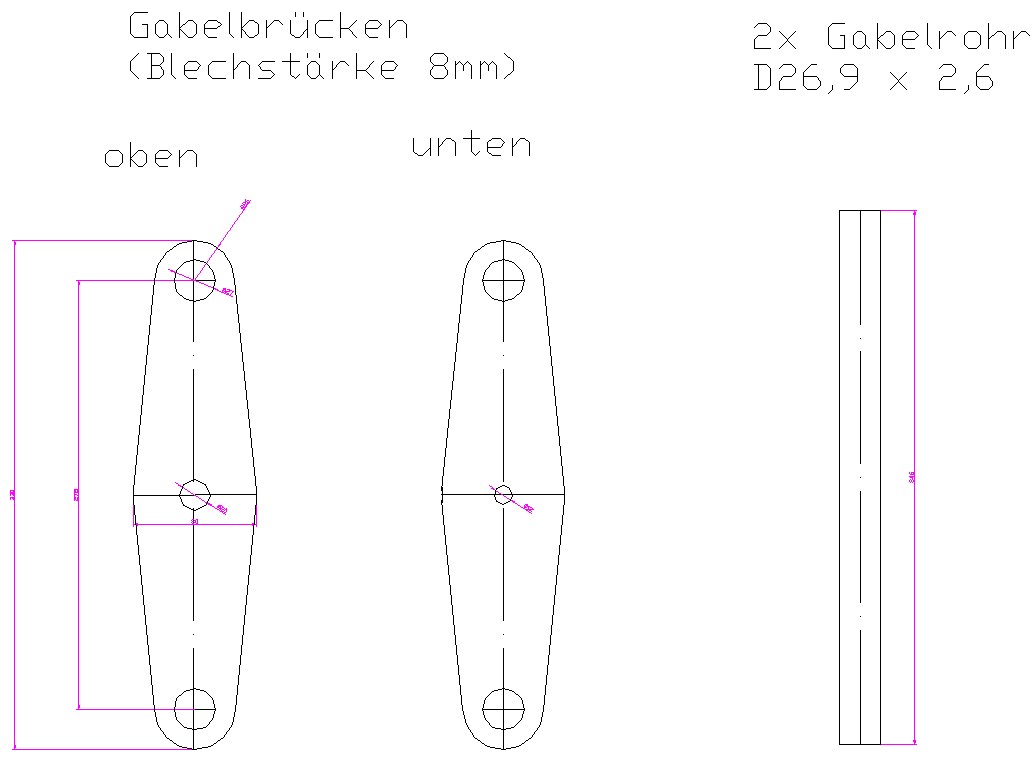

Gabelbrücken und –rohre

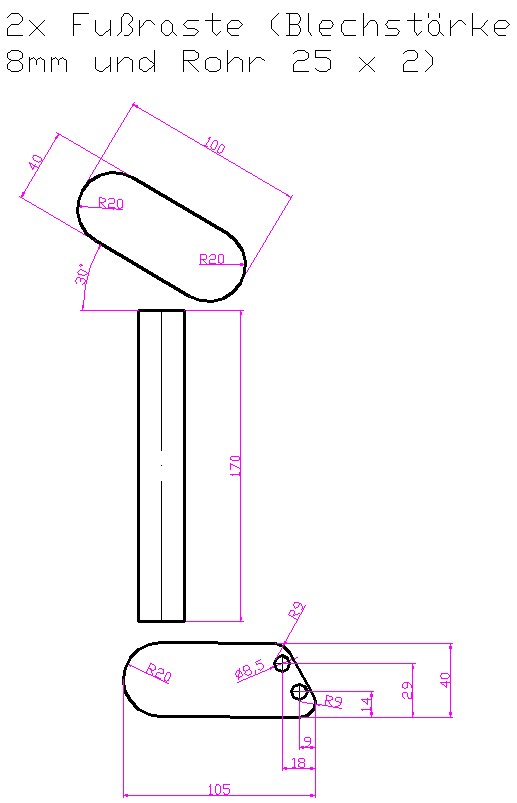

Textfeld: Nach dem Anbau der Fußrasten empfiehlt es sich, das 25er Rohr mit einem Stück Fahrradmantel eines Mountainbikes zu überziehen.  Man rutscht nicht ab und die Auflagefläche für den Fuß vergrößert sich.

Fußrasten

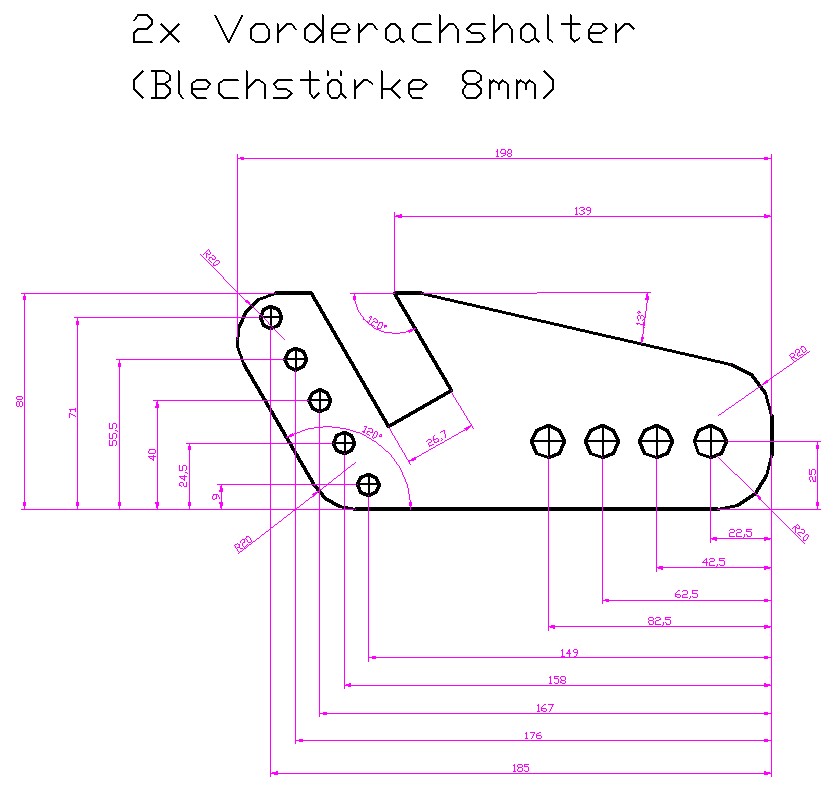

Für die Halter gilt das gleiche wie für die Flansche weiter oben.

Vorderachshalter

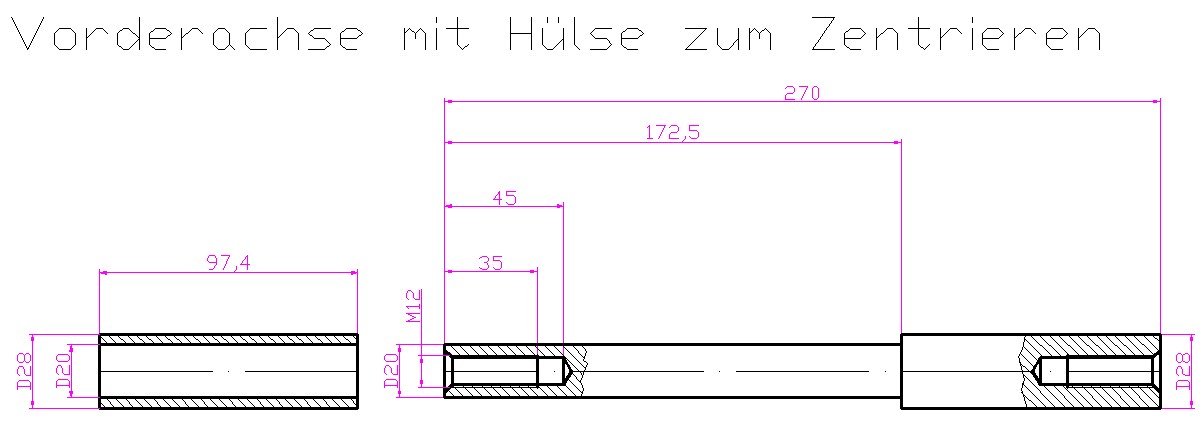

Die Vorderachse ist für die Aufnahme von Felgen mit einer Nabenbreite von 75 mm  konzipiert (SK-Felge, Nabenbreite 75mm).  Wenn die Verwendung von breiteren Naben (z.B.  5“ Felge des Kenda Beach Racer  midi = 102 mm) vorgesehen ist, müssen die Hülse und die Achse entsprechend geändert werden. Mit der erwähnten Felge ergäbe sich z.B. eine Änderung der Maße  172,5 mm auf  186 mm und bei der Hülse von 97,4 mm auf 83,9 mm.

Vorderachse
